Système à récupération de déchets

Comment choisir sa solution ?

Notre large gamme d’armoires de sécurité sous-paillasses vous permet de choisir entre plusieurs configurations de systèmes de récupération de déchets.

1- Choisissez le modèle d’armoire parmi la gamme COMBI-UB, en fonction de la typologie de produits (produits inflammables ou non) et de la place disponible sous votre paillasse ou votre sorbonne.

2- Choisissez le système de récupération on en fonction de vos besoins et préférences.

a- Type de détection de niveau :

• Avec alarme :
  • Par contact (sonde avec alarme)
  • Par signal optique (disque capteur avec alarme)

Attention, cette solution par signal optique n’est pas recommandée pour les produits inflammables

• Sans alarme :

• Visuel avec flotteur
• Visuel avec bidon transparent

b- Type d’intégration de l’alarme (le cas échéant) dans votre équipement :

• Platine intégrée sur le bandeau de votre paillasse ou sur le déflecteur de votre sorbonne (à préciser)
• Boîtier à positionner sur le plan de travail

c- Type de connexion :

• Entonnoir
• Bénitier 15x30 cm



1- Système de récupération des déchets liquides avec alarme sonore et visuelle

Les configurations avec alarme offrent à l’utilisateur la tranquillité d’esprit d’une technologie performante et fiable. Nul besoin de vérifier en permanence si votre bidon est rempli, la sonde le fait pour vous !

a- Détection du niveau par contact

Le système est composé de :

• Un bénitier, ou un entonnoir en PEHD avec collecteur d’impuretés et câble pour mise à la terre
• Un adaptateur entonnoir-flexible
• Un tube flexible longueur 1500 mm, GL 25
• Un robinet d’arrêt
• Un bidon de 10L en PEHD noir équipé d’une sonde de niveau, filetage S60/61, dimensions L 295 x P 200 x H 255 mm
• Une alarme sonore et visuelle

Le bidon est positionné dans une armoire de sécurité sous-paillasse qui sera percée afin de laisser passer le flexible qui relie l’entonnoir/bénitier au bidon-même.

Lorsque le liquide atteint la sonde intégrée dans le bidon, l’alarme visuelle et sonore se déclenche.

L’alarme se situe sur une platine intégrée à la paillasse/sorbonne ou sur un boîter qui sera posé sur le plan de travail.

CODE	TYPE DE CONNEXION	TYPE DE BOÏTIER ALARME

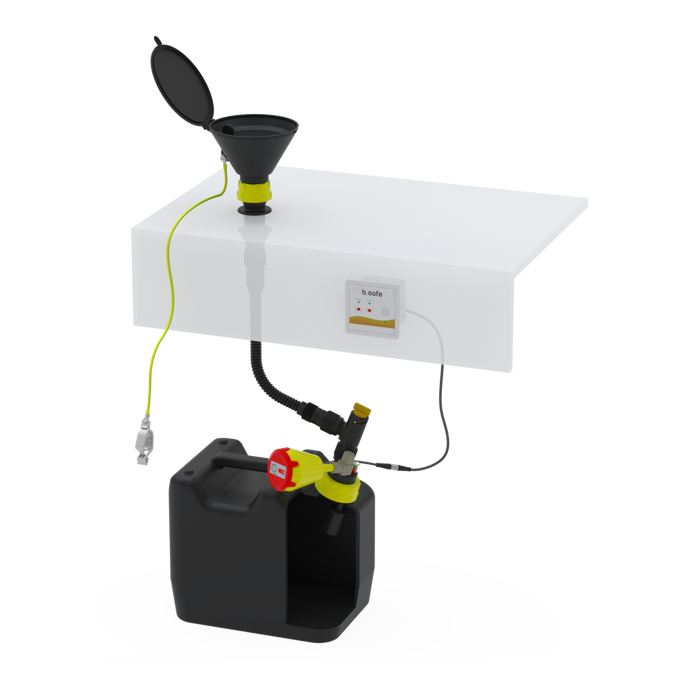

BS200MY11E10	Entonnoir	Platine

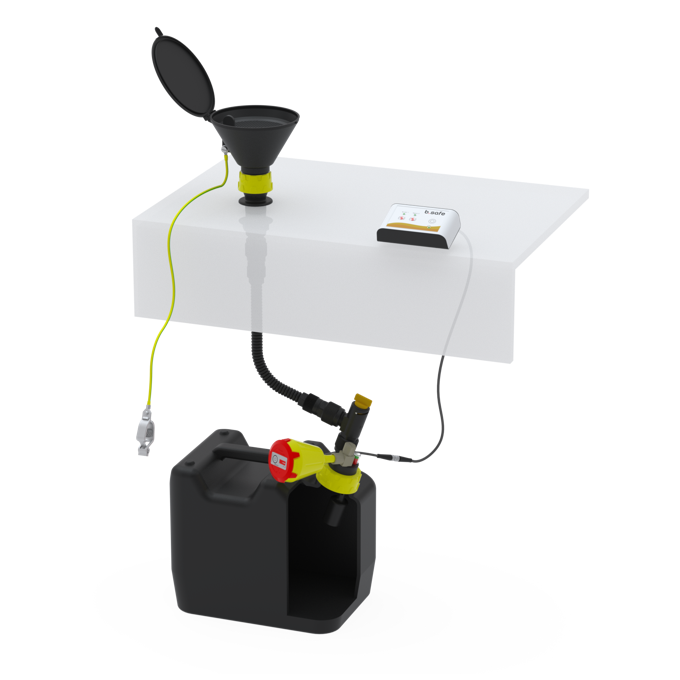

BS200MY11E10T1	Entonnoir	Boîtier sur plan de travail

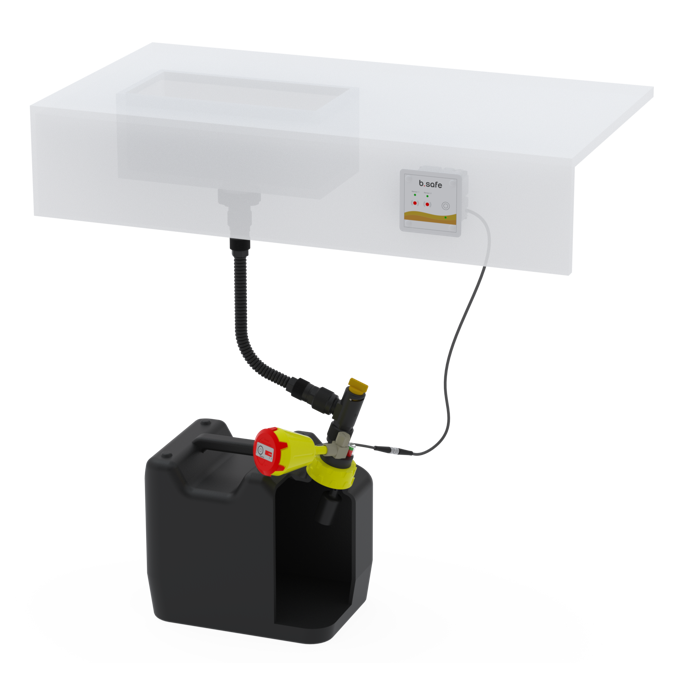

BS200MY11B10	Bénitier	Platine

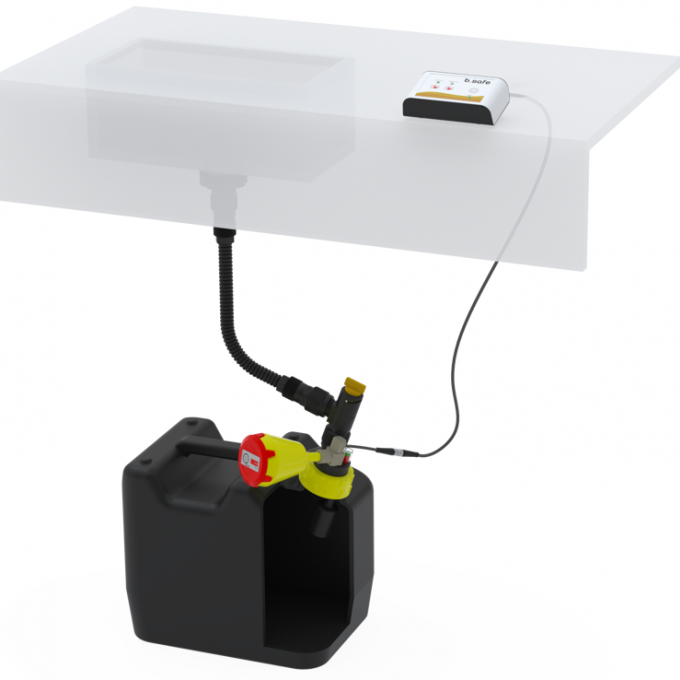

BS200MY11B10T1	Bénitier	Boîtier sur plan de travail

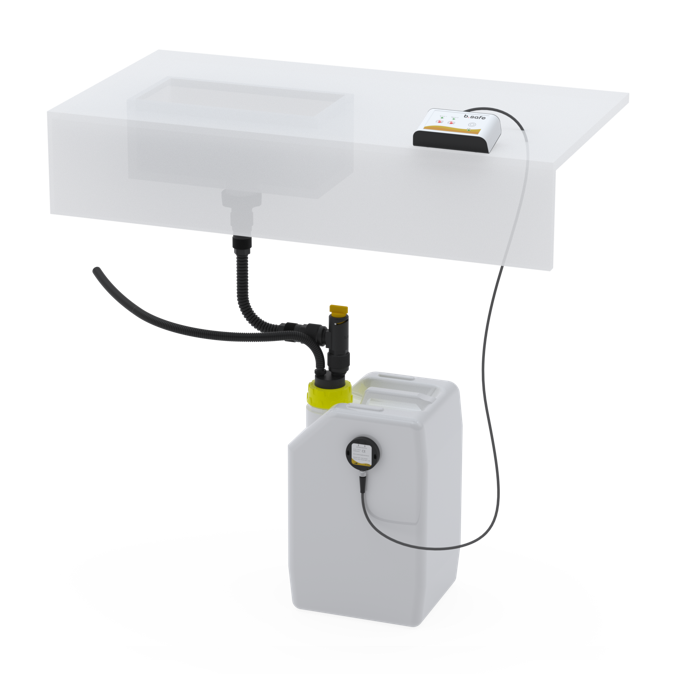

b- Détection du niveau par capteur sur le bidon

Le système est composé de :

• Un bénitier, ou un entonnoir en PEHD avec collecteur d’impuretés
• Un adaptateur entonnoir-flexible
• Un tube flexible longueur 1500 mm, GL 25
• Un robinet d’arrêt
• Un bidon de 10L en PEHD transparent équipé d’une vanne et d’un disque capteur à fixer sur la paroi sur la bidon, filetage S60/61, dimensions L 220 x P 190 x H 340 mm
• Une alarme sonore et visuelle

Le bidon est positionné dans une armoire de sécurité sous-paillasse qui sera percée afin de laisser passer le flexible qui relie l’entonnoir/bénitier au bidon-même.

Lorsque le liquide atteint le niveau du disque capteur, l’alarme visuelle et sonore se déclenche.

L’alarme se situe sur une platine intégrée à la paillasse/sorbonne ou sur un boîter qui sera posé sur le plan de travail.

CODE	TYPE DE CONNEXION	TYPE DE BOÏTIER ALARME
BS204MY11E12	Entonnoir	Platine

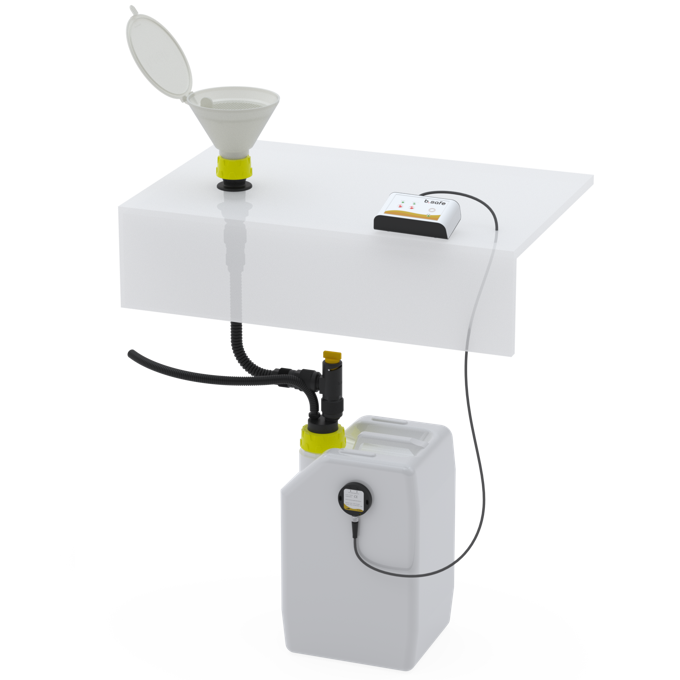

BS204MY11E12T1	Entonnoir	Boîtier sur plan de travail

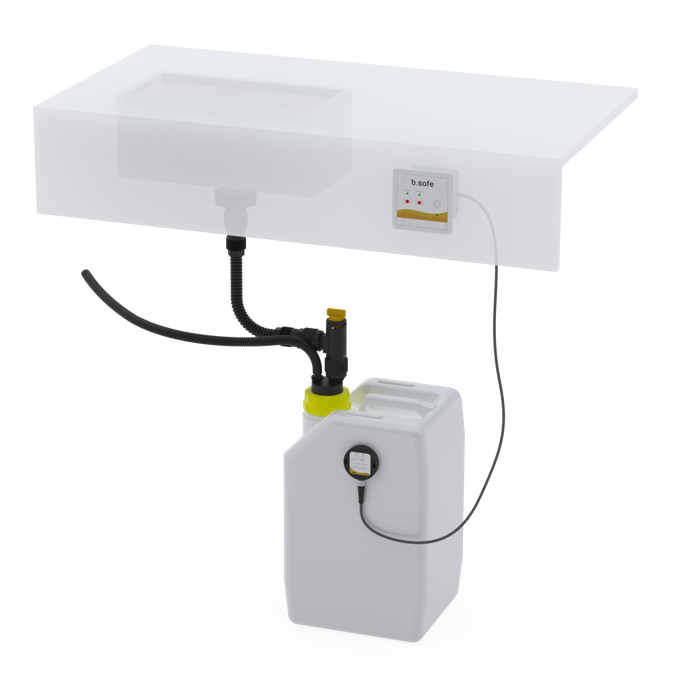

BS204MY11B12	Bénitier	Platine
BS204MY11B12T1	Bénitier	Boîtier sur plan de travail



2- Système de récupération des déchets liquides sans alarme

Ces configurations offrent à l’utilisateur un système fiable, flexible et économique à la fois.

Le bidon transparent ou le flotteur permettent un contrôle rapide du niveau du liquide.

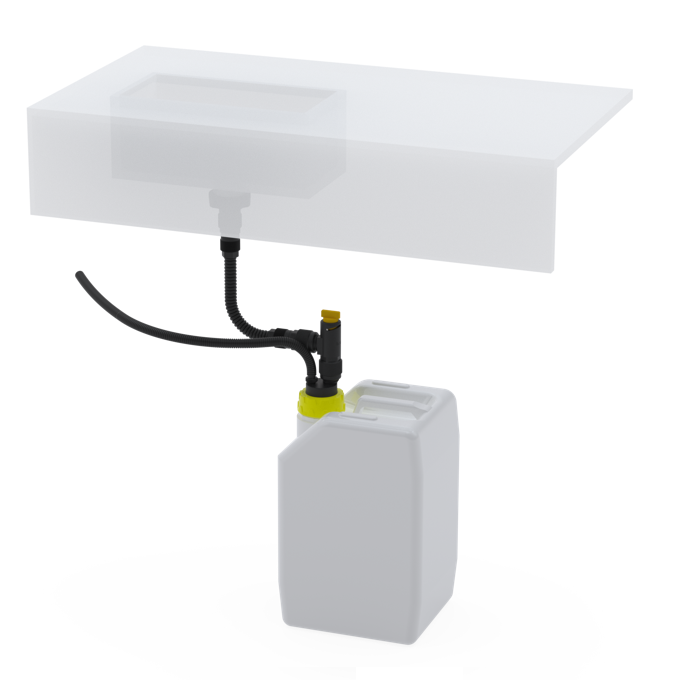

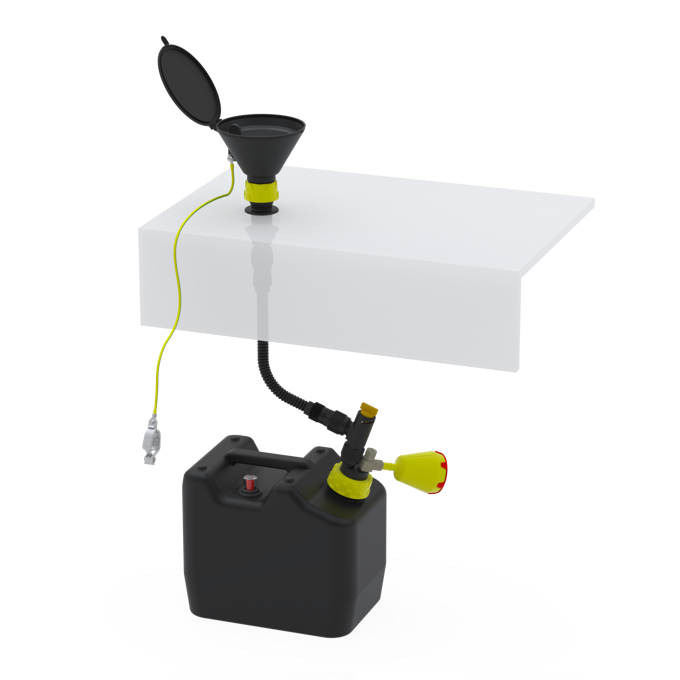

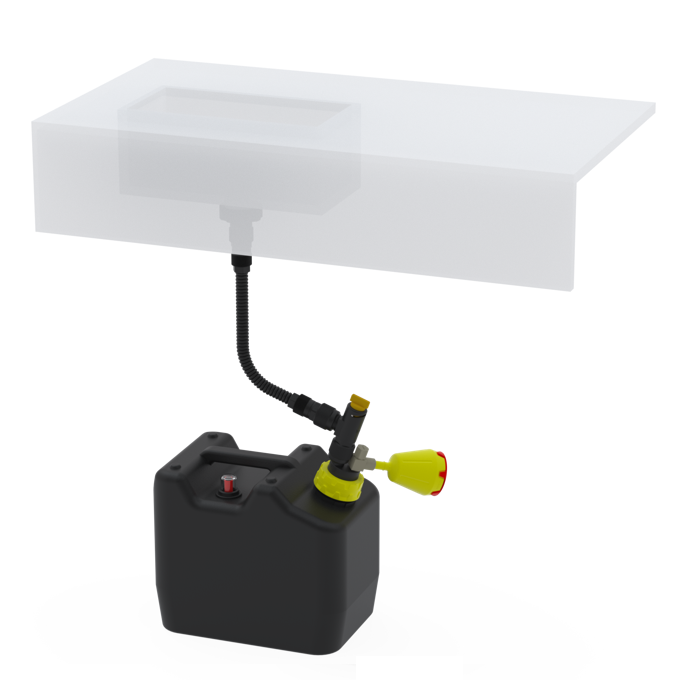

a- Entonnoir/bénitier raccordé au bidon par tube flexible

Le système est composé de :

• Un bénitier, ou un entonnoir en PEHD avec collecteur d’impuretés
• Un adaptateur entonnoir-flexible
• Un tube flexible
• Un bidon de 10L en PEHD noir 295 x 200 x 255 mm (produits inflammables) ou transparent 220 x 190 x 340 mm (produits chimiques non inflammables)

Le bidon est positionné dans une armoire de sécurité sous-paillasse qui sera percée afin de laisser passer le flexible qui relie l’entonnoir/bénitier au bidon-même.

CODE	TYPE DE CONNEXION	PRODUITS
BS208MY11E	Entonnoir	Inflammables
BS208MY11B	Bénitier	Inflammables

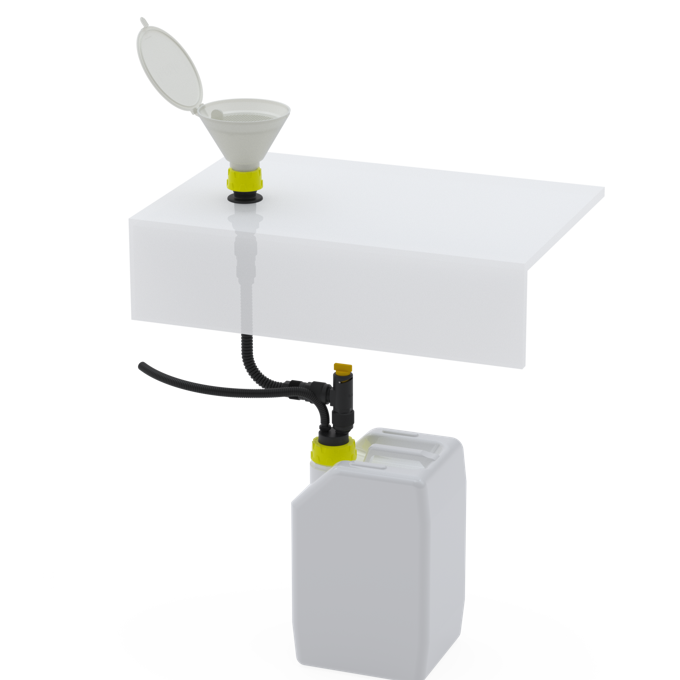

BS208MY11EC	Entonnoir	Chimiques non inflammables
BS208MY11BC	Bénitier	Chimiques non inflammables

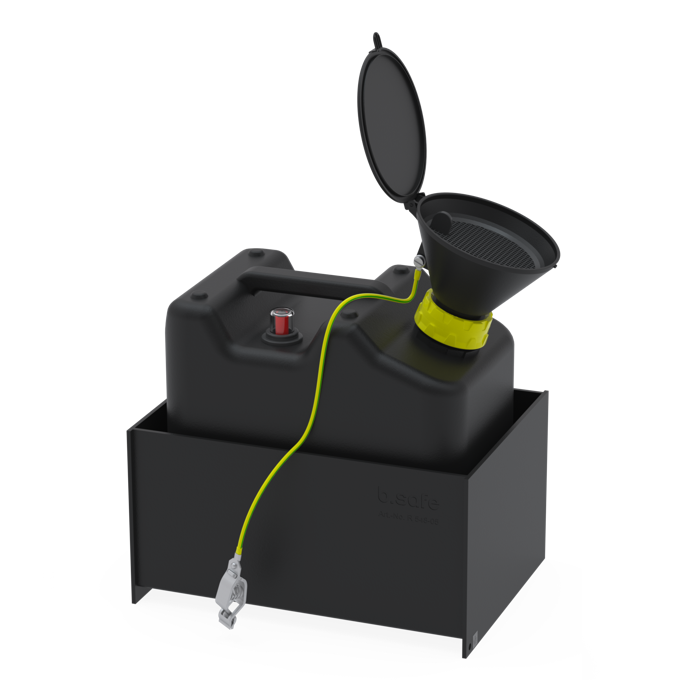

b- Entonnoir fixé directement sur le bidon

Le système est composé de :

• Un entonnoir en PEHD avec collecteur d’impuretés et câble pour mise à la terre
• Un bidon de 10L en PEHD noir avec flotteur intégré et un bac de rétention en PEHD noir - 295 x 200 x 255 mm

CODE	TYPE DE CONNEXION
BS107416	Entonnoir
