Série COMBI-EFO

Caractéristiques techniques :

• Entièrement construite en tôle d’acier électro-galvanisé avec une épaisseur de 1 à 1,5 mm, pliée à froid – Couleur Gris RAL7035
• Finition extérieure en résine époxy anti-acides et passage dans une galerie thermique à 200°C
• Isolation de l’armoire par des panneaux de laine de roche haute densité et des panneaux de sulfate de calcium
• Panneaux de finition interne en mélaminé avec haute résistance aux vapeurs chimiques et agressives
• Structure permettant le changement des pièces détachées si besoin
• Fermeture automatique des portes lorsque la température ambiante dépasse les 50°C
• Joints d’isolation thermo dilatants de 30 mm qui en cas d’élévation de la température assurent une étanchéité parfaite de l’armoire, selon la norme EN14470-1
• Orifice d’entrée et de sortie d’air avec clapets coupe feu certifiés fermant les conduits lorsque la température dépasse le 70°C conformément à la norme DIN 4102-6.
• Prédisposition à la ventilation par une collerette de Ø 100mm pour un raccordement extérieur ou sur un système de ventilation filtrante (voir chapitre sur la ventilation)
• Système de fermeture et de blocage des portes permettant de maintenir les portes ouvertes et de les fermer automatiquement en cas de température ambiante supérieure à 50°C
• Charnière anti-étincelles assurant une solidité parfaite des portes
• Armoire équipée pour mise à la terre
• Vérins de mise à niveau
• Socle à transpalette intégré avec plinthe aimantée en façade
• Fermeture à clé des portes
• Etagères en acier peint ou en acier inox ajustables en hauteur
• Fixation des étagères sur rivets en aluminium ou cuivre excluant tout risque d’étincelle
• Etagères testées au feu
• ISO 3864 : Signalisation des pictogrammes
• Armoires certifiées aux normes EN14470 et EN14727

Compartiments internes pour le stockage de différentes familles de produits chimiques :

• Séparation par des panneaux en HPL épaisseur 18 mm revêtus de joints thermodilatants (possibilité d’avoir jusqu’à 3 compartiments et possibilité de personnaliser la compartimentation – nous consulter)

​Modèles :

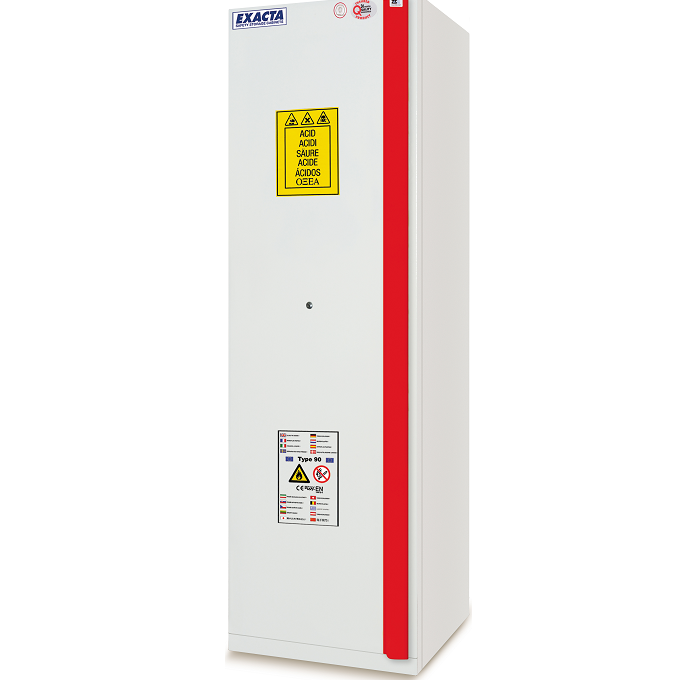

EOF239/2CMY23Z - 2 compartiments - Dim. Ext. L 595 x P 600 x H 1950 mm - Dim. Int. L 496 x P 446 x H (680+860) mm - Capacité de stockage 150L - Poids 230 KG

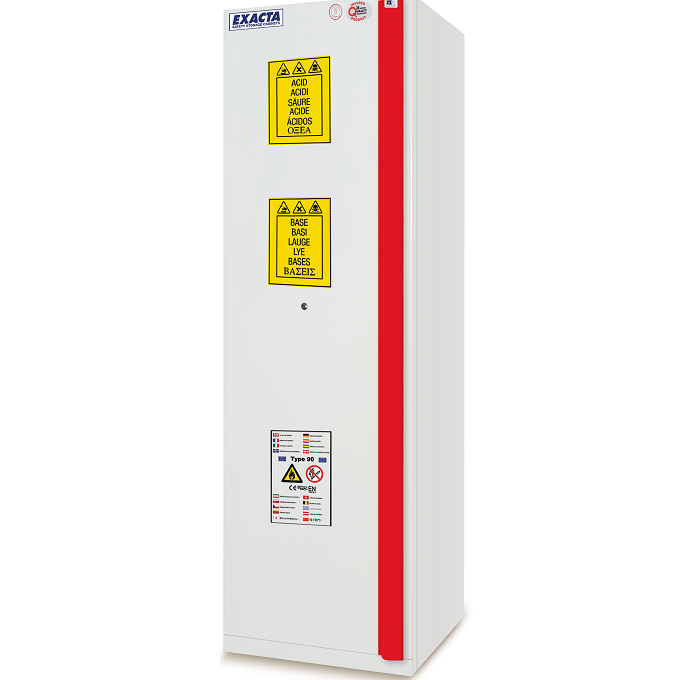

EOF239/3CMY23Z - 3 compartiments - Dim. Ext. L 595 x P 600 x H 1950 mm - Dim. Int. L 496 x P 446 x H (680+330+530) mm - Capacité de stockage 150L - Poids 232 KG

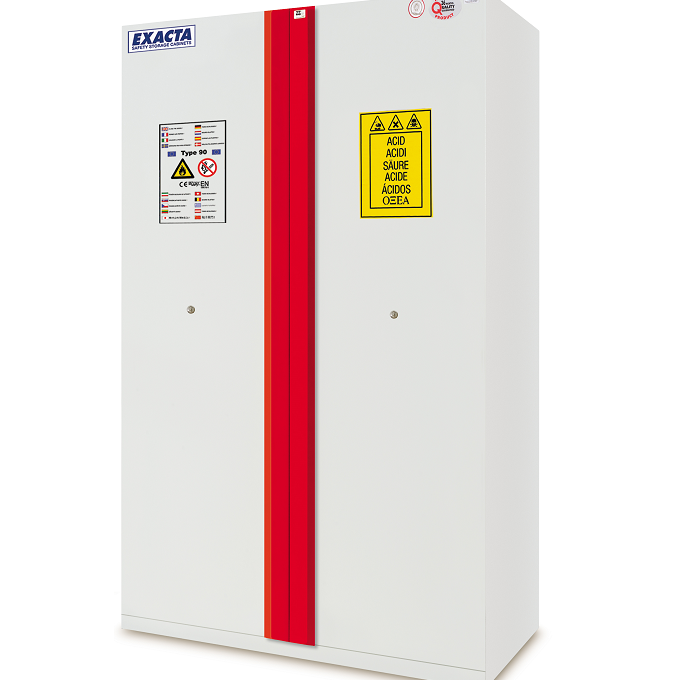

EOF232/2CMY23Z - 2 compartiments - Dim. Ext. L 1200 x P 600 x H 1950 mm - Dim. Int. L (540+540) x P 446 x H 1540 mm - Capacité de stockage 180L - Poids 378 KG

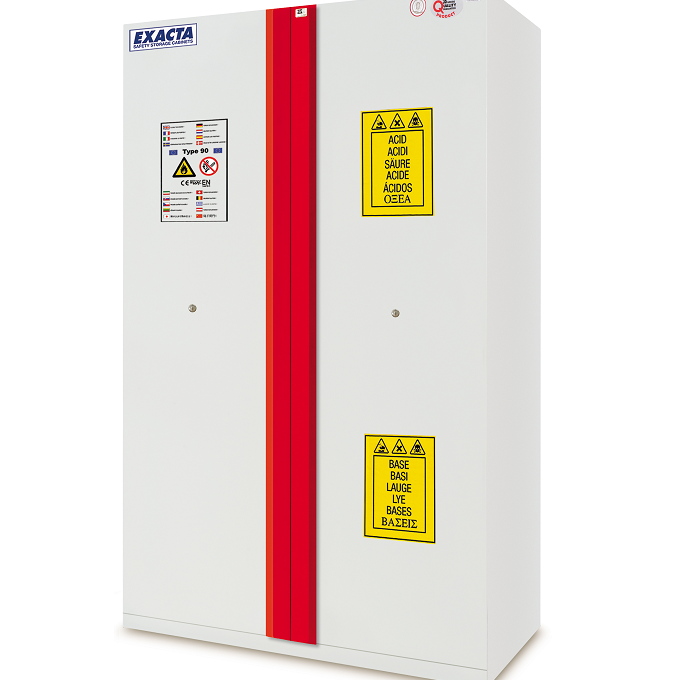

EOF232/3CMY23Z - 3 compartiments - Dim. Ext. L 1200 x P 600 x H 1950 mm - Dim. Int. L (540+540) x P 446 x H (760+760) mm - Capacité de stockage 240L - Poids 385 KG

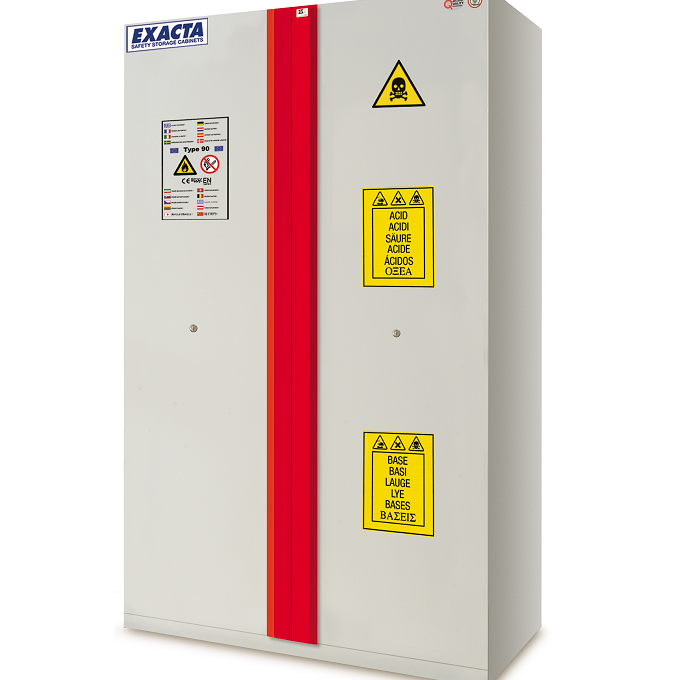

EOF232/4CMY23Z - 4 compartiments - Dim. Ext. L 1200 x P 600 x H 1950 mm - Dim. Int. L (540+540) x P 446 x H (600+600+300) mm - Capacité de stockage 270L - Poids 390 KG

ACCESSOIRES

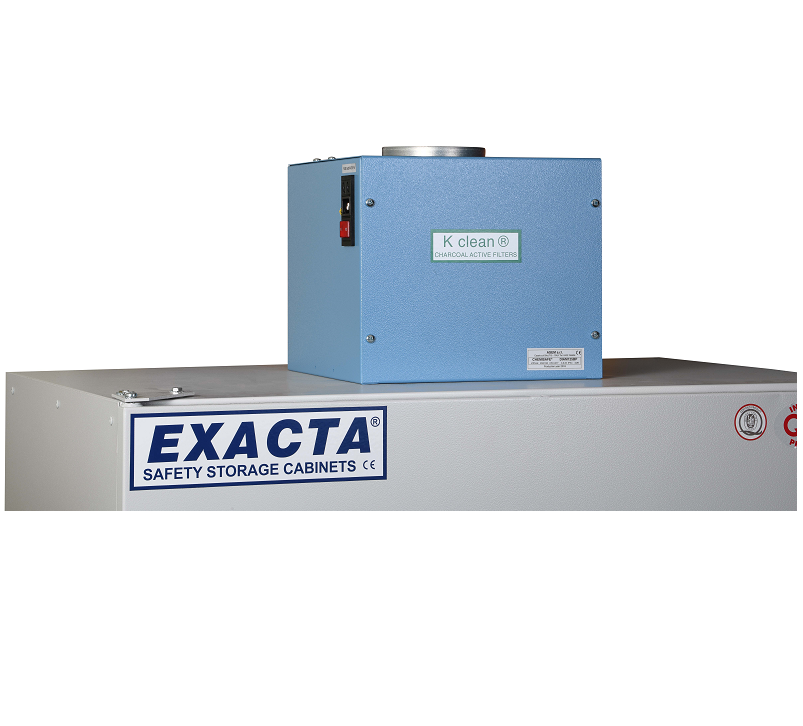

Caisson de filtration CFN

Caractéristiques techniques

• Construction en acier électro-galvanisé 10/10e recouvert d’une peinture époxy bleue
• Ventilateur axial
• Débit : 100 à 250 m3/h
• Tension/fréquence : 220V – 50Hz
• Protection IP44
• Puissance : 0,25 Kw
• Niveau sonore : 45 dB
• Microprocesseur de contrôle AC5500
• ​Interrupteur marche/arrêt avec témoin lumineux de bon fonctionnement du moteur
• Compteur horaire de fonctionnement, sonore et visuel par LED
• Alarme de contrôle de la satureation du filtre toutes les 60 heures de fonctionnement
• Contrôle de la vitesse de passage de l’air au travers du filtre
• Dimensions extérieures : L 550 x P 500 x H 220 mm
• Poids : 10 KG

Filtre à charbon actif à choisir :

• EOAS pour vapeurs de solvants
• EOBE pour vapeurs d'acides
• EOMP pour vapeurs d'acides et de solvants

ACCESSOIRES

Caisson de ventilation pour raccordement extérieur DIAM125BP

Caractéristiques techniques

• Construction en acier
• Rotor en aluminium IP44 protection ISO B
• Boîte porte filtre incluse dans le corps du moteur
• Température possible : -20°C / +50°C
• Débit d'extraction : 360 m3/h
• Alimentation électrique : 220V/50Hz monophasé
• 0,067 KW
• Nuisance sonore : 47 dB
• Fourni avec câble d'alimentation
• Joint en néoprène pour assurer l'étanchéité
• Diamètre de sortie 125 mm
• Dimensions extérieures : L 290 x P 290 x H 270 mm
• Poids : 10 KG

Filtre à charbon actif en option : Réf K89007
